PROJET EXEMPLE — VILLA PASCAL PAOLI
Un exemple de dossier technique complet en agencement
Le Dossier Paoli est présenté à titre d’exemple afin d’illustrer concrètement le niveau de précision que peut atteindre une étude d’agencement réalisée par EAC.
Cet exemple porte sur l’étude d’un ensemble cuisine et meuble TV sur mesure. Il permet de suivre le projet depuis les plans techniques jusqu’aux documents nécessaires à la préparation de la fabrication : détails constructifs, décomposition des caissons, débits de panneaux et nomenclature de quincaillerie.
ENSEMBLE CUISINE + MEUBLE TV
Plans, détails, débits panneaux, matières et quincaillerie.
UN DOSSIER, PLUSIEURS NIVEAUX DE PRÉPARATION
Du dessin technique aux informations nécessaires à l’atelier
3
planches techniques
Pour définir les élévations, coupes, dimensions et détails constructifs.
6
pages de débits Egger
Pour détailler les pièces, matières, dimensions et quantités des différents meubles.
4
familles de livrables
Plans, débits Egger, débits MDF RAL et nomenclature de quincaillerie.

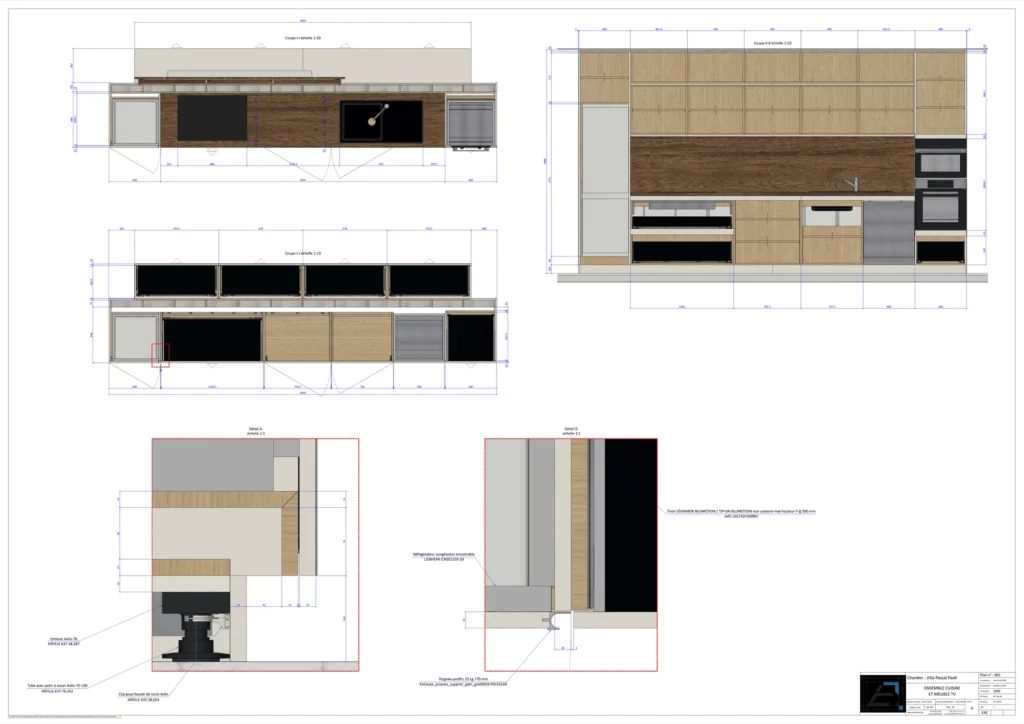

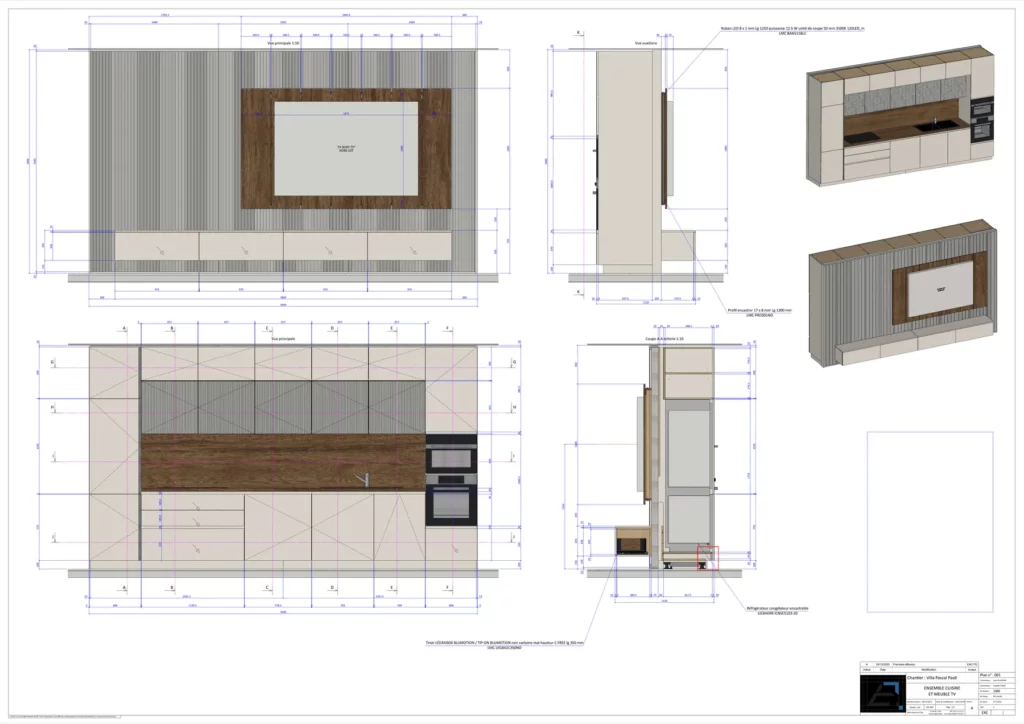

01 — PLANS DE FABRICATION
Cuisine & meuble TV : définir précisément l’ensemble avant fabrication
Le dossier principal comprend trois planches techniques présentant notamment les élévations, coupes, dimensions, organisation des caissons et détails constructifs de l’ensemble cuisine et meuble TV.
Ces plans permettent de comprendre la construction du mobilier, de traiter les points singuliers et de disposer d’une base cohérente avant la préparation détaillée de la production.

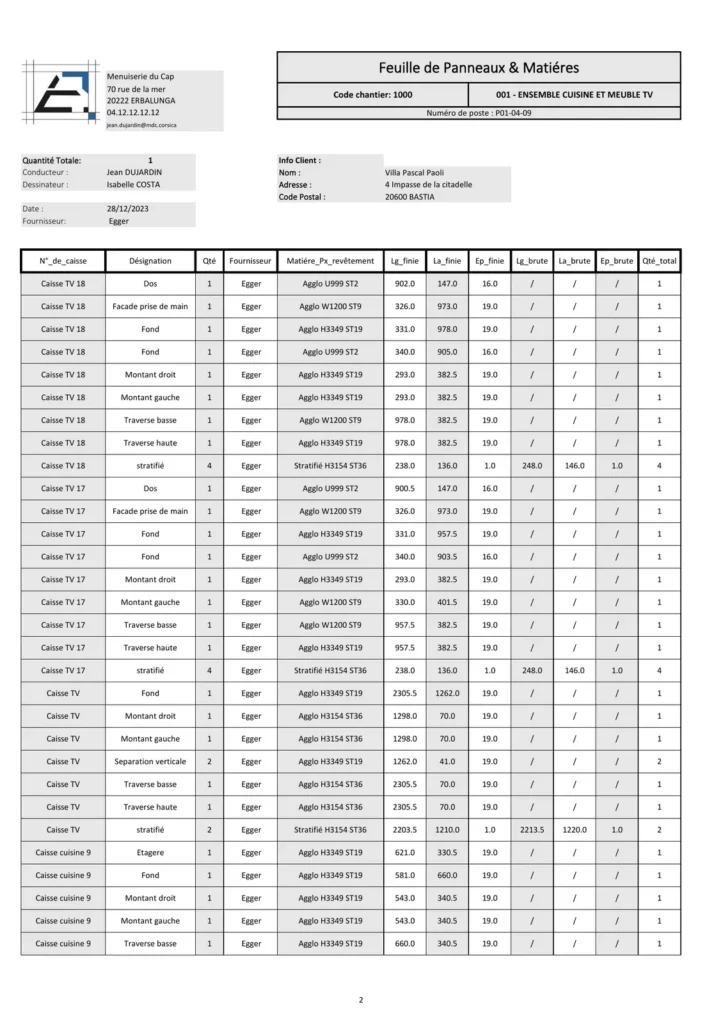

02 — DÉBITS PANNEAUX & MATIÈRES EGGER
Décomposer chaque meuble en pièces élémentaires
À partir de l’étude, les meubles sont décomposés en pièces : montants, fonds, traverses, étagères, façades, bandeaux, joues, plinthes et éléments de finition.
- caisson ou ensemble concerné ;
- désignation de la pièce ;
- quantité ;
- matière ou décor ;
- longueur, largeur et épaisseur ;
- dimensions brutes lorsque nécessaire.
Dans cet exemple, le dossier Egger s’étend sur six pages et regroupe plusieurs références de panneaux et stratifiés associées aux différentes pièces du projet.

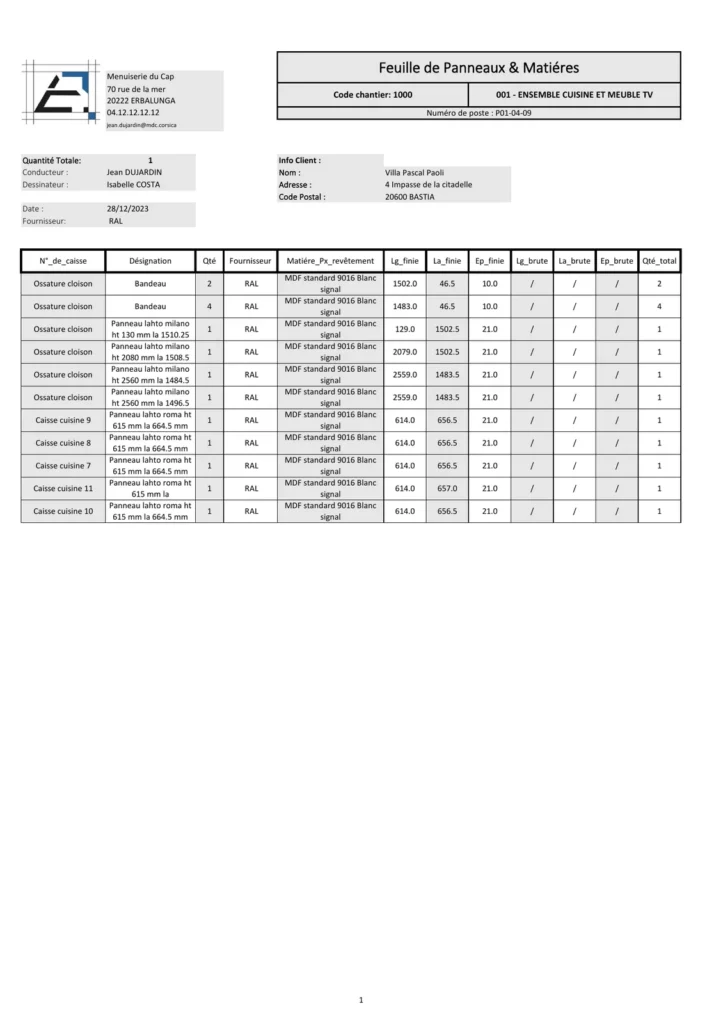

03 — DÉBITS SPÉCIFIQUES MDF / RAL
Isoler les familles de pièces qui nécessitent un traitement spécifique
Certains composants du projet font l’objet d’une nomenclature séparée. Dans le Dossier Paoli, elle concerne notamment des éléments d’ossature et de finition réalisés en MDF avec finition RAL 9016 Blanc signal.
Le document reprend les désignations, quantités et dimensions finies nécessaires à leur préparation. Cette séparation permet de conserver une lecture claire lorsque plusieurs familles de matières ou de finitions coexistent dans un même projet.
04 — NOMENCLATURE DE QUINCAILLERIE
Des références et quantités structurées pour préparer les approvisionnements
L’étude peut également intégrer la préparation de la quincaillerie nécessaire à la fabrication. Dans cet exemple, le document répertorie notamment des composants Blum LÉGRABOX, des charnières, embases, ferrures, fixations, profils encastrés et rubans LED.
Informations disponibles
- référence du composant ;
- désignation ;
- quantité ;
- fournisseur ;
- code-barres lorsqu’il figure dans le document.
Cette nomenclature fournit à l’entreprise une liste structurée pour préparer les composants nécessaires avant le lancement en atelier.
CE QUE MONTRE LE DOSSIER PAOLI
Une étude d’agencement peut aller bien au-delà d’un simple plan
01
Définir
Plans, coupes, dimensions et détails pour construire une solution techniquement claire.
02
Décomposer
Identifier les pièces, matières, dimensions et quantités nécessaires à la préparation.
03
Structurer
Organiser les références et composants de manière exploitable pour la fabrication et l’approvisionnement.
